很多用戶以及剛接觸光伏行業的人，不熟識如何計算及配置光伏發電系統該，因此也就無法給預算出準確的報價。本文通過實際應用案例，介紹了整套光伏離網系統配置怎么計算。
首先要了解清楚用戶電壓相位，是單相AC 220V，還是三相AC 380V？這決定了逆變器的輸出特性；
其次是負載類型，是感性負載，還是阻性負載？這決定了逆變器帶載功率和輸出波形。
第三是負載的滿載運行時間，亦即我們說的每天平均用電量需要多少度？如果是光伏并網發電站，由于沒有儲能裝置，只須配置合理的光伏組件的功率；如果是光伏離網發電系統，還必須計算蓄電池的容量，包括遭遇持續陰雨天沒有光伏發電條件時，系統的自儲備電量。
我們以某湖泊小型養殖戶光伏離網發電站為案例。由于遠距離拉電，成本高，而且輸電導線功率損失和電壓損失很大，以及遭遇臺風吹襲，造成用電不穩定，經常意外停電，影響生產及生活用電。為此，擬采用光伏離網發電，白天陽光輻射強度大，由光伏發電直接逆變輸出，供電器工作，并同時對蓄電池進行充電，晚上由電瓶逆變輸出。
電壓為AC220V 50Hz，電器設備主要包括：
魚塘泵氧機（300W）10臺
電視機+衛星接受器（200W）1套
電飯煲（750W）1個
電磁爐（2000W）1個
電冰箱（100W）1個
照明（100W）
負載不是同時使用，泵氧機是白天在太陽照射的時候工作，晚上不工作；其他電器功率約3000W，每天用電量約10度，由于湖面光照充足，因此不考慮陰雨天的自儲備電量。
根據用戶提供的上述數據，在本系統設計中，選用SAKO三科®離網型光伏逆變一體機，功率為48V 6KVA，功率因素0.9，逆變轉換效率＞88%，實際可帶載功率達5000W，可滿足用戶的電器設備輸出功率要求。
該光伏離網發電系統采用的儲能裝置為常用的鉛酸蓄電池，容量大，性價比高。
電瓶的儲備電量為10KWh，由于該光伏逆變器的直流輸入電壓為DC48V，由此計算出電瓶的理論容量：
10000VAh/48V=208Ah
根據蓄電池相關技術標準，電池的放電率以0.5C2較為經濟合理，可保證電池的循環充放電次數，有效延長使用壽命。由于湖泊日照充足，白天光伏直接逆變輸出，不用經過蓄電池重復放電程序，夜間電器用電量小，放電時間較短，因此本方案設計將電池放電率適當加大至0.6C2，因此，電瓶的實際容量計算：
208Ah/0.6=347Ah
這里取值400Ah，亦即總容量為：48V 400Ah
鉛酸蓄電池的規格為12V 200Ah/只，連接方式為4串4并，共需8只電瓶。
光伏離網系統光伏組件功率怎么計算
通過上述計算得出電瓶的配置容量后，再計算出光伏組件的功率配置。
湖泊所處地理位置太陽輻射強度大，有效日照時間長達6小時。選用多晶硅光伏組件，光電轉換效率達16%，符合國家能源局規定的標準。
光伏發電計算公式為：系統發電量=光伏組件功率×日照時間×綜合系數。綜合系數是指溫度變化、線路損耗、控制器（或逆變器）轉換效率等因素造成的損耗系數，一般取值0.5-0.7，此次取值0.6，因此，光伏組件功率計算：
48V×400Ah/（6h×0.6）=5333W
組件的規格為36V 275W，尺寸為1900×980×45mm，面積約2平方米。連接方式為每2片（72V）串聯為一組，然后10個組串再并聯，一共需要光伏組件20片，總功率為72V 5500W，光伏組件陣列面積為40平米。
光伏匯流箱的作用是為了減少光伏組件陣列與逆變器之間的連線。用戶可以將一定數量、規格相同的光伏組件串聯起來，組成光伏串列，然后再將若干個光伏串列并聯接入到光伏匯流防雷箱，在光伏防雷匯流箱內匯流后，通過直流斷路器輸出到逆變器。
湖泊屬于雷電多發區域，孤立的棚屋及附近是樹林很容易招致雷擊，因此光伏發電站必須注意雷電對設備的沖擊。在光伏匯流箱增加了直流高壓防雷模塊，可有效保護逆變器、交流配電柜以及其他電器的使用安全；同時，匯流箱內置大功率防反二極管，可有效避免夜間沒有光伏的時候，電瓶對組件反向放電，燒毀組件。

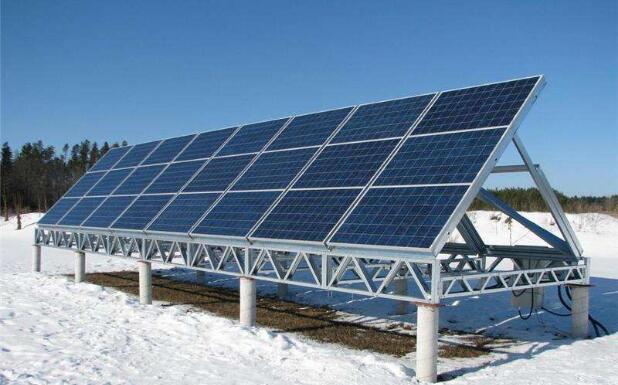

光伏發電系統的輔件絕對少不了太陽能板支架，是將光伏組件固定，為減輕成本，用戶也可以自行在現場定做支架，做到牢固以及防銹蝕措施。
電纜是連接組件、逆變器、交流配電柜之間的導線，有一部分暴露在戶外使用，長久在太陽暴曬及雨水沖刷，為保證系統正常運轉，必須選用耐高溫、耐氧化并具防紫外線的電纜線。電纜必須選用橫截面大的粗銅芯實線，電阻小，減少因距離過遠造成的電壓下降，影響發電效率。
